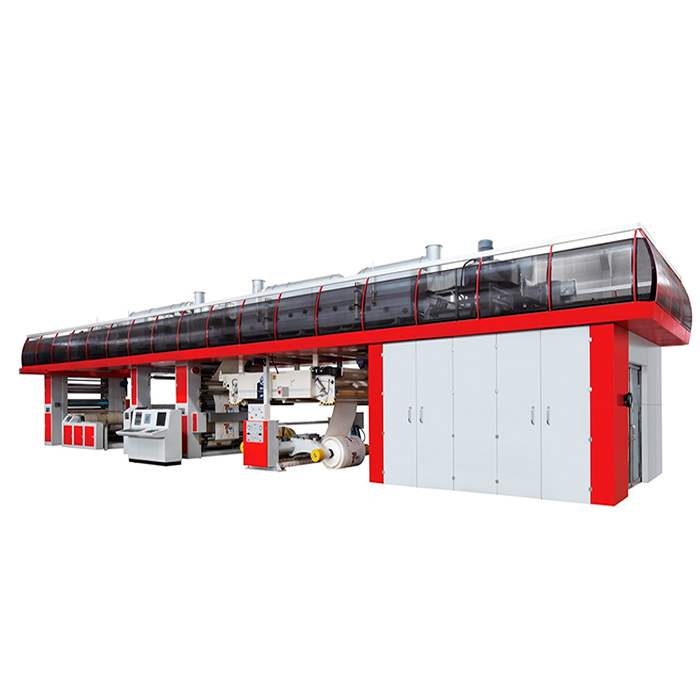

Aerospace (CN) E-Boss Preprint

Серия Aerospace E-Boss Preprint – скоростные сервоприводные флексографские печатные машины с центральным печатным цилиндром c формными и анилоксовыми гильзовыми системами sleeves для печати по бумаге и картону preprint для гофрокартона.

Широкий ряд дополнительного оснащения на выбор заказчика:

• Холодильник для ЦПЦ;
• Система очистки полотна;
• Система обработки коронным разрядом;
• Система монтажа форм;
• Система сушки с газовым нагревом, термическим маслом, паром.

Видеообзор Aerospace (CN) E-Boss Preprint:

Описание оборудования:

Рулонная зарядка (размотка)

• Отдельно стоящий модуль размотки гидравлического типа с двумя парами боковых держателей по типу "спина к спине", с функцией подъёма рулонов с пола.
• Нон-стоп система с автоматической склейкой;
• Максимальный диаметр на размотке 1500 мм;
• Привод шпинделей рулонов от двигателей переменного тока;
• Привод турели от отдельного двигателя;
• Пневматические шпиндели 76/152/310 мм;
• Максимальный вес рулона 2000 кг.

Печатный модуль

Литые стенки рамы печатного модуля (чугун марки HT250) имеют толщину 90 мм и связаны между собой ребрами из такого же материала, что обеспечивает высокую жесткость конструкции и отсутствие вибраций.
Центральный печатный цилиндр, формные и анилоксовые гильзовые системы имеют централизованную систему смазки.
Каждая печатная секция имеет микровыключатель для обеспечения безопасности работы.

ЦПЦ:

• Хромированный, шейки ЦПЦ вращаются в цилиндрических роликовых подшипниках.
• Имеет двойные стенки для рециркуляции охлаждающей жидкости.
• Привода ЦПЦ от серводвигателя.

Формная гильзовая система:

• Консольная конструкция гильзовой системы.
• Свободная сторона мандрели фиксируется замком с прецизионным роликовым подшипником.
• Независимый привод от серводвигателя.
• Шаг печати может быть установлен произвольный внутри всего рабочего диапазона раппорта печати.

Анилоксовая гильзовая система:

• Гильзы с керамическим покрытием с лазерной гравировкой;
• Независимый привод от серводвигателя;
• Во время остановки машины анилоксы продолжают вращение во избежание засыхания краски;
• Гильзы с керамическим покрытием с лазерной гравировкой.

Закрытые ракельные камеры TRESU

• Закрытая ракельная камера из алюминиевого сплава, обеспечивает уменьшение испарения растворителя, поддержание вязкости краски и чистоты;
• Пневматический прижим камеры с возможностью независимой регулировки давления по краям;
• Снабжены диафрагменными красочными насосами;
• Продольная приводка осуществляется с помощью серводвигателей;
• Диапазон настройки 360°;
• Поперечная приводка осуществляется с помощью серводвигателей;

Регулировка натисков:

Опоры формных и анилоксовых гильзовых систем выполнены из специального сплава чугуна, с двойной обработкой.
Опоры перемещаются с помощью прецизионных шарико-винтовых пар и высокоточного подающего устройства с цифровым индикатором.

Система предустановки приводки:

Каждая формная мандрель (и гильза) имеет специальную начальную метку, по которым осуществляется синхронизация начальных положений формных гильз и соответственно обеспечивается предустановки приводки с точностью наклейки форм оператором формного участка.

Сушка

• Электрический нагрев воздуха, возможно повторное использование нагретого воздуха (опционально газовая сушка с масляным или паровым нагревом).
• Межсекционные сушки (конфигурация отверстий сушки: регулярная структура круглых отверстий) с возможностью ручной регулировки воздушного потока индивидуально для каждой межсекционной сушки; скорость воздушного потока до 25 м/с; диапазон регулировки температуры от комнатной до 80°С.
• Туннельная сушка: длина туннеля 4 м, две зоны сушки с независимым контролем температуры; сушильные камеры изготовлены из стали и обеспечивают защиту материала от перегрева; конфигурация отверстий сушки: регулярная структура круглых отверстий; точность удержания температуры +/-3С; скорость воздушного потока до 25 м/с; диапазон регулировки температуры от комнатной до 80°С.

Система лакирования

Вынесенная флексографская секция для лакирования с системой сменных гильз формного и анилоксового валов. Имеет собственный привод от серводвигателя, с возможностью автоматической приводки по запечатанному на машине материалу Длина сушки 4м.
УФ сушка опционально.

Модуль намотки

Группа вывода полотна состоит из стального и резинового валов, стальной вал приводится в движение двигателем с инверторным управлением.
Выводной цилиндр полый, охлаждаемый.
Автоматический намотчик с контролем натяжения.
Тип намотки: Нон-стоп система, турельная, с автоматическим резом.
Максимальный диаметр на намотке 1500 мм.
Пневматические шпиндели 76/152/310 мм мм.
Максимальный вес рулона 2000 кг.

Система управления

Основная панель управления находится с операторской стороны на модуле намотки.
Позволяет выполнять следующие команды: старт, стоп, увеличение/уменьшение скорости, настройки натиска, включение/выключение вентиляторов, включение/выключение прижимного ролика для склейки.
Оборудована дисплеями управления и видеоконтроля.
Комплектующие SIEMENS.

Система видеоконтроля BST Eltromat

Разрешение 1280х1024.
Увеличение: 3-12 раз.
Синхронизация со скоростью печати.
Поперечное перемещение камеры со скоростью до 1 м/мин.
