Фальцевально-ниткошвейная линия SMYTH DX-80

Производитель
Smyth (Италия)

Модель
DX-E

Тип оборудования
Фальцевально-ниткошвейная линия

Описание:
Фальцевально-ниткошвейная линия SMYTH DX-80 обеспечивает экономически эффективный выпуск малых тиражей книг с качеством, как при традиционных методах обработки. Линия позволяет напрямую из листов, отпечатанных на ЦПМ получать сшитые блоки. Автоматическую подачу подобранных листов , последующую фальцовку, обжим и шитье, линия выполняет полностью автоматически. По сравнению с традиционным оборудованием, линия SMYTH значительно снижает затраты, повышает качество и скорость выпуска книг малыми тиражами.

Линия выпускает издания, состоящие из комплектов 4 страничных тетрадей. Максимальная толщина в корешке 3 мм.

Особенности:

• Автоматическая подача цифровых оттисков

• биговальное устройство TECNIFOLD Tri-Creaser Fast Fit

• подбор листов и формирование 4-х страничных тетрадей

• компактные размеры машины

• станция ручной подачи предварительно сфальцованных тетрадей, предназначена для использования только ниткошвейной машины

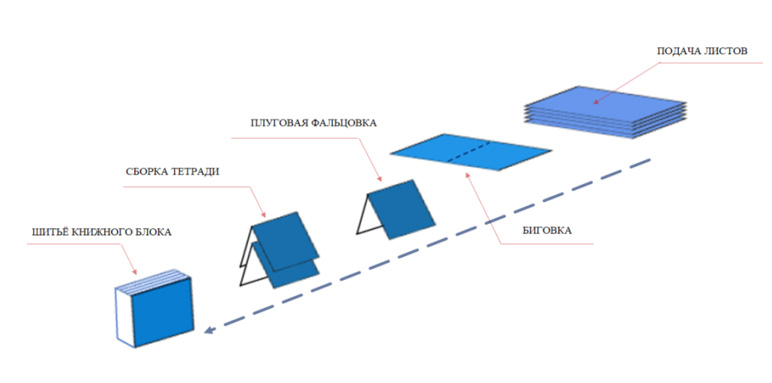

Принципиальная схема:

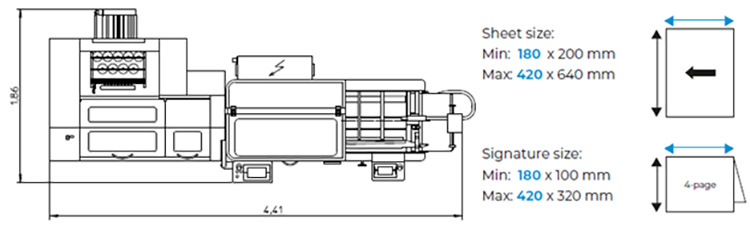

Габариты:

Состав машины:

• Устройство автоматической подачи листов
  Автоматический податчик обрабатывает листы размером до 420 x 640 мм и оснащен саморегулирующейся разделительной головкой и всасывающим барабаном.

• Датчик двойного листа
  Каждый транспортируемый лист обнаруживается электронным ультразвуковым датчиком Pepper & Fuchs, способным контролировать и останавливать систему при наличии возможного «двойного листа».

• Фальцевание
  Биговальное устройство Tecnifold Tri-Creaser Fast Fit поставляется с 3 биговальными устройствами разных цветов, использование которых различается в зависимости от веса (плотности) фальцуемого листа. Замена происходит очень быстро и может быть осуществлена ​​без снятия валов для биговки.

• Секция прессования
  Состоящая из ряда прорезиненных транспортных колес, собранных на регулируемых направляющих, задача секции подтверждение эффективности фальцевания, идеального выравнивания отдельных 4-х страничных тетрадей перед их передачей на накопительную станцию.

• Накопительная секция
  Листы, сложенные в 4-х страничные части, собираются, накидываясь одна поверх другой , образуя отдельные тетради книжного блока. Далее, по транспортёру тетради попадают в ниткошвейную секцию.

• Система выравнивания тетради
  Ниткошвейная секция оснащена системой выравнивания тетради (вакуум и давление), а также различными упорами, во избежание брака при шитье.

• Приёмный стол
  Сшитые книжные блоки направляются и транспортируются на выходном столе очень компактной конструкции, облегчающей выгрузку оператором. По запросу также доступна система автоматического разделения и вытягивания сшитых книг, позволяющая переносить их на автоматический укладчик Smyth Easystack(опция).

Опции

• КОНТРОЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ ЛИСТОВ
  выполняемый СЧИТЫВАТЕЛЕМ КОДОВ 1D/2D(ОПЦИЯ)
  Система управления последовательностью осуществляется с помощью Камеры OMRON MICROHAWK V430-F. Система считывания кодов 1D/2D обеспечивает максимально возможную степень контроля за счет выполнения непрерывных измерений на каждом отдельном листе (опция).
  Потенциальные производственные проблемы точно фильтруются, чтобы избежать ложных срабатываний и ненужных простоев оборудования.

• ИОНИЗАТОР (ОПЦИЯ)
  Ионизирующее устройство, используется для удаления потенциального электростатического заряда с бумажных листов.
  Система оснащена различными высокоскоростными и малообслуживаемыми картриджами, оснащенными 2 вспомогательными воздушными форсунками , которые обеспечивают высокоскоростную нейтрализацию статического электричества путем переноса ионизированного воздуха, образующегося в излучателе, на отдельные листы.

• УПРАВЛЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТЬЮ СБОРА СФАЛЬЦОВАННЫХ ТЕТРАДЕЙ (для ниткошвейной машины) ОПЦИЯ
  Управление последовательностью сбора - выполняемая камерой Omron, которая установлена в фиксированном положении на бункере ниткошвейной машины. Эта камера выполняет управление последовательностью сбора сфальцованных тетрадей, считывая формы и цвета. Благодаря непрерывным измерениям эта система обеспечивает высочайший уровень контроля за счет фильтрации данных и информации, предотвращая ложные срабатывания и ненужные остановки.

• SMYTH BOOK STACKER мод. Easystack
  EASYSTACK - это укладчик, который собирает стопки сшитых блоков из ниткошвейной машины, чтобы облегчить оператору процесс выгрузки. Система поставляется в комплекте с устройством для отделения блоков, установленным на швейной машине, для «сшивания» по одному сшитых блоков на выходном конвейере. Стопка сшитых блоков программируется, максимально до высоты 120 мм.
