Фальцевально-ниткошвейная линия SMYTH DX-E

Производитель
Smyth (Италия)

Модель
DX-E

Тип оборудования
Фальцевально-ниткошвейная линия

Описание:
Фальцевально-ниткошвейная линия SMYTH DX-E обеспечивает экономически эффективный выпуск малых тиражей книг с качеством, как при традиционных методах обработки. Линия позволяет напрямую из листов, отпечатанных на ЦПМ получать сшитые блоки. Автоматическую подачу подобранных листов , последующую фальцовку, обжим и шитье, линия выполняет полностью автоматически. По сравнению с традиционным оборудованием, линия SMYTH значительно снижает затраты, повышает качество и скорость выпуска книг малыми тиражами.
Линия выпускает издания, состоящие из комплектов 4 страничных тетрадей. Максимальная толщина в корешке 3 мм.

Особенности:

• Автоматическая подача цифровых оттисков
• биговальное устройство TECNIFOLD Tri-Creaser Fast Fit
• подбор листов и формирование 4-х страничных тетрадей
• компактные размеры машины

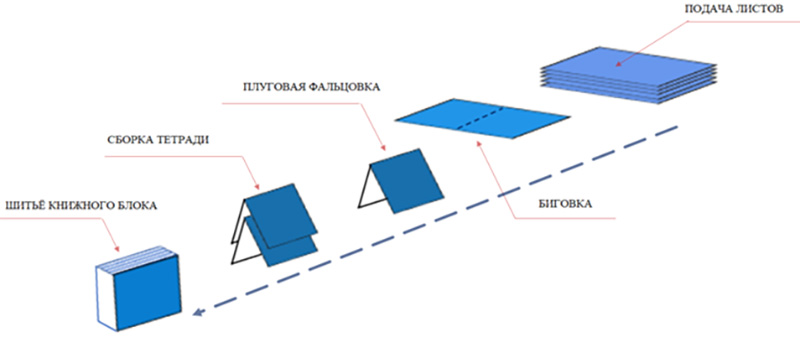

Принципиальная схема:


Состав машины:

• Устройство автоматической подачи листов
  Автоматический податчик обрабатывает листы размером до 390 x 500 мм и оснащен саморегулирующейся разделительной головкой и всасывающим барабаном.
• Датчик двойного листа
  Каждый транспортируемый лист обнаруживается электронным ультразвуковым датчиком Pepper & Fuchs, способным контролировать и останавливать систему при наличии возможного «двойного листа».
• Фальцевание
  Биговальное устройство Tecnifold Tri-Creaser Fast Fit поставляется с 3 биговальными устройствами разных цветов, использование которых различается в зависимости от веса (плотности) фальцуемого листа. Замена происходит очень быстро и может быть осуществлена без снятия валов для биговки.
• Секция прессования
  Состоящая из ряда прорезиненных транспортных колес, собранных на регулируемых направляющих, задача секции подтверждение эффективности фальцевания, идеального выравнивания отдельных 4-х страничных тетрадей перед их передачей на накопительную станцию.
• Накопительная секция
  Листы, сложенные в 4-х страничные части, собираются, накидываясь одна поверх другой , образуя отдельные тетради книжного блока. Далее, по транспортёру тетради попадают в ниткошвейную секцию.
  Система выравнивания тетради
  Ниткошвейная секция оснащена системой выравнивания тетради (вакуум и давление), а также различными упорами, во избежание брака при шитье.
• Приёмный стол
  Сшитые книжные блоки направляются и транспортируются на выходном столе очень компактной конструкции, облегчающей выгрузку оператором. По запросу также доступна система автоматического разделения и вытягивания сшитых книг, позволяющая переносить их на автоматический укладчик Smyth Easystack(опция).

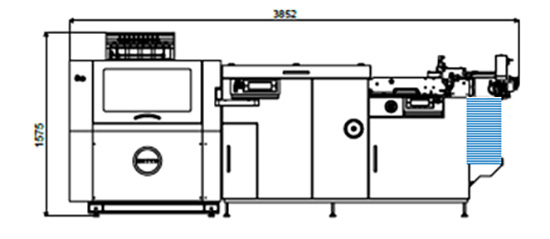

Габариты:


• Требует подключение к компрессору

Опции
• КОНТРОЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ ЛИСТОВ, выполняемый СЧИТЫВАТЕЛЕМ КОДОВ 1D/2D(ОПЦИЯ)
Система управления последовательностью осуществляется с помощью Камеры OMRON MICROHAWK V430-F. Система считывания кодов 1D/2D обеспечивает максимально возможную степень контроля за счет выполнения непрерывных измерений на каждом отдельном листе (опция).
Потенциальные производственные проблемы точно фильтруются, чтобы избежать ложных срабатываний и ненужных простоев оборудования.

• ИОНИЗАТОР (ОПЦИЯ)
Ионизирующее устройство, используется для удаления потенциального электростатического заряда с бумажных листов.
Система оснащена различными высокоскоростными и малообслуживаемыми картриджами, оснащенными 2 вспомогательными воздушными форсунками , которые обеспечивают высокоскоростную нейтрализацию статического электричества путем переноса ионизированного воздуха, образующегося в излучателе, на отдельные листы.

• УПРАВЛЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТЬЮ СБОРА СФАЛЬЦОВАННЫХ ТЕТРАДЕЙ (для ниткошвейной машины) ОПЦИЯ
Управление последовательностью сбора - выполняемая камерой Omron, которая установлена в фиксированном положении на бункере ниткошвейной машины. Эта камера выполняет управление последовательностью сбора сфальцованных тетрадей, считывая формы и цвета. Благодаря непрерывным измерениям эта система обеспечивает высочайший уровень контроля за счет фильтрации данных и информации, предотвращая ложные срабатывания и ненужные остановки.

• SMYTH BOOK STACKER мод. Easystack
EASYSTACK - это укладчик, который собирает стопки сшитых блоков из ниткошвейной машины, чтобы облегчить оператору процесс выгрузки. Система поставляется в комплекте с устройством для отделения блоков, установленным на швейной машине, для «сшивания» по одному сшитых блоков на выходном конвейере. Стопка сшитых блоков программируется, максимально до высоты 120 мм.

Видео на сайте производителя https://www.smyth.it/piega-cucitura-dx-e
