Фальцевально-швейная линия SMYTH DX-80PLUS

Производитель
Smyth (Италия)

Модель
DX-80PLUS

Тип оборудования
Промышленная фальцевально-ниткошвейная линия для книжного производства.

Применение
Предназначена для автоматизированного ниткошвейного скрепления тетрадей и формирования книжных блоков при производстве книг, журналов и многополосной полиграфической продукции.

Описание:
Smyth DX 80Plus — это промышленная фальцевально-ниткошвейная линия для книжного производства, предназначенная для формирования сшитых книжных блоков из тетрадей.
Линия SMYTH DX-80 PLUS выполняет сразу несколько операций – автоматическую подачу, продольную и поперечную фальцовку листов, подборку комплектов и шитье блоков. По сравнению с традиционным оборудованием, SMYTH значительно снижает затраты, повышает качество и скорость выпуска книг малыми тиражами. Линия SMYTH DX-80 PLUS разработана для шитья книжных блоков, сформированных из комплектов 4 или 8 страничных тетрадей.
Станция ручной подачи позволяет подавать предварительно сложенные листы размером до 420 x 320 мм вручную с помощью электрического ножного переключателя. SMYTH DX-80 PLUS оснащен сетевым устройством для удаленной технической поддержки, которое может использовать как проводное, так и беспроводное подключение к Интернету. БЕСПЛАТНАЯ удаленная техническая помощь гарантирует быструю и надежную диагностику, а также возможность удаленного мониторинга и управления программированием станка, изменения данных и установки любых обновлений программного обеспечения.

Технологические особенности
За счёт синхронизированной работы фальцевальных и швейных узлов достигается стабильное качество скрепления и высокая производительность линии.

• Производительность до 80 циклов в минуту
• Обработка листов, отпечатанных на ЦПМ, с формированием 4-страничных тетрадей
• Поддержка форматов тетрадей от 75×125 до 550×510 мм
• Максимальная толщина книжного блока в корешке до 3 мм
• Автоматическое потетрадное шитьё с формированием холостого стежка и обрезкой нитей
• Синхронизация фальцевального ножа и швейного механизма для точного позиционирования
• Пневматический обжим тетрадей перед шитьём
• Вакуумная подача и транспортировка тетрадей
• Сенсорное управление с программируемыми параметрами шитья и фальцовки

Оснащение
Линия оснащена системой управления параметрами шитья и фальцовки, автоматическими механизмами подачи тетрадей и узлами интеграции в линии книжного производства.

• Автоматический самонаклад листов
• Стол равнения
• Фальцевальная кассета для параллельной фальцовки
• Узел биговки
• Станция плуговой поперечной фальцовки
• Накопитель ( для формирования сфальцованных листов в тетрадь)
• Станция ручной подачи предварительно сфальцованных тетрадей
• Ниткошвейный модуль FX-80 для шитья книжных блоков

Свяжитесь с нашим специалистом — мы подберём оптимальное решение под ваши задачи, рассчитаем цену с учётом комплектации, доставки и пусконаладки.

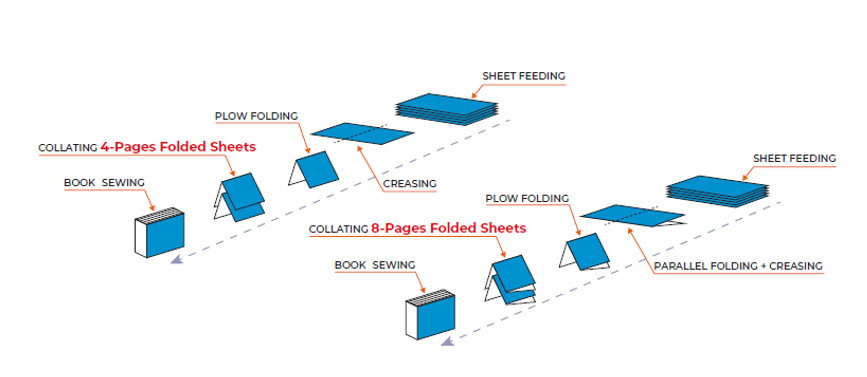

Принципиальная схема

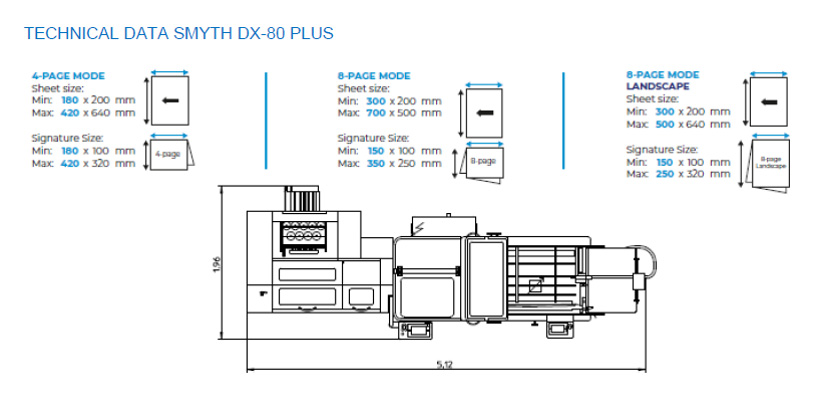

Габариты:

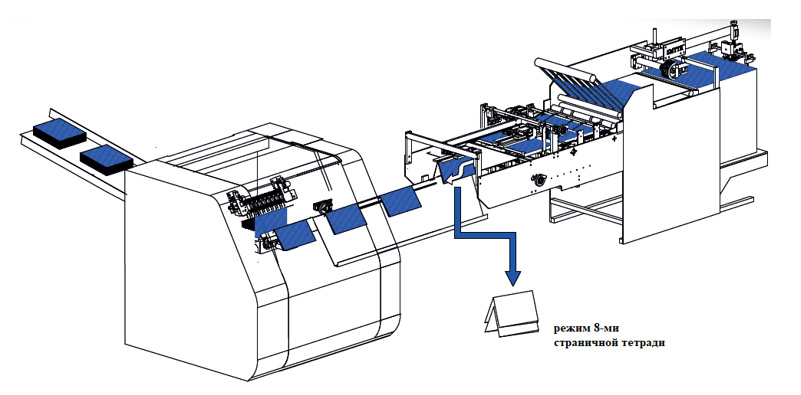

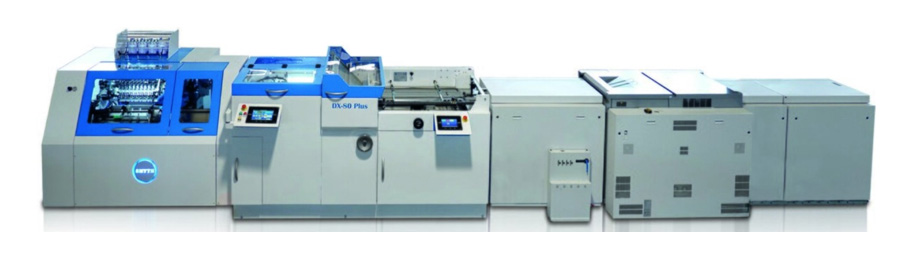

Вариант подключения в линию с листовой цифровой печатной машиной



Опции

• КОНТРОЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ ЛИСТОВ, выполняемый СЧИТЫВАТЕЛЕМ КОДОВ 1D/2D (ОПЦИЯ)
Система управления последовательностью осуществляется с помощью Камеры OMRON MICROHAWK V430-F. Система считывания кодов 1D/2D обеспечивает максимально возможную степень контроля за счет выполнения непрерывных измерений на каждом отдельном листе (опция).

Потенциальные производственные проблемы точно фильтруются, чтобы избежать ложных срабатываний и ненужных простоев оборудования.

• ИОНИЗАТОР (ОПЦИЯ)
Ионизирующее устройство, используется для удаления потенциального электростатического заряда с бумажных листов.

Система оснащена различными высокоскоростными и малообслуживаемыми картриджами, оснащенными 2 вспомогательными воздушными форсунками , которые обеспечивают высокоскоростную нейтрализацию статического электричества путем переноса ионизированного воздуха, образующегося в излучателе, на отдельные листы.

• УПРАВЛЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТЬЮ СБОРА СФАЛЬЦОВАННЫХ ТЕТРАДЕЙ (для ниткошвейной машины) ОПЦИЯ
Управление последовательностью сбора - выполняемая камерой Omron, которая установлена в фиксированном положении на бункере ниткошвейной машины. Эта камера выполняет управление последовательностью сбора сфальцованных тетрадей, считывая формы и цвета. Благодаря непрерывным измерениям эта система обеспечивает высочайший уровень контроля за счет фильтрации данных и информации, предотвращая ложные срабатывания и ненужные остановки.

• SMYTH BOOK STACKER мод. Easystack
EASYSTACK - это укладчик, который собирает стопки сшитых блоков из ниткошвейной машины, чтобы облегчить оператору процесс выгрузки. Система поставляется в комплекте с устройством для отделения блоков, установленным на швейной машине, для «сшивания» по одному сшитых блоков на выходном конвейере. Стопка сшитых блоков программируется, максимально до высоты 120 мм.
